Оборудование,
которое не течёт.
Чертёж 1970 → сегодня
Четыре производственных направления одного предприятия: герметичные химические насосы на магнитной муфте, ультразвуковые комплексы, запорно-пломбировочные устройства «Кристалл» и детали порошковой металлургии. Вращайте модель, наводите на позиции — и переходите к нужному листу.
ПОЗ. —
ЛКМ — вращение модели · позиции 1–4 ниже
Лист 01 · направление 1/4

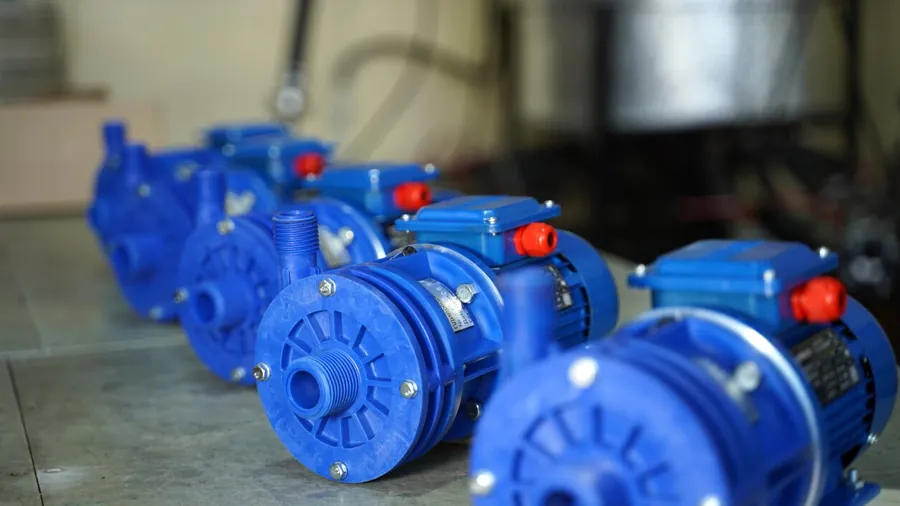

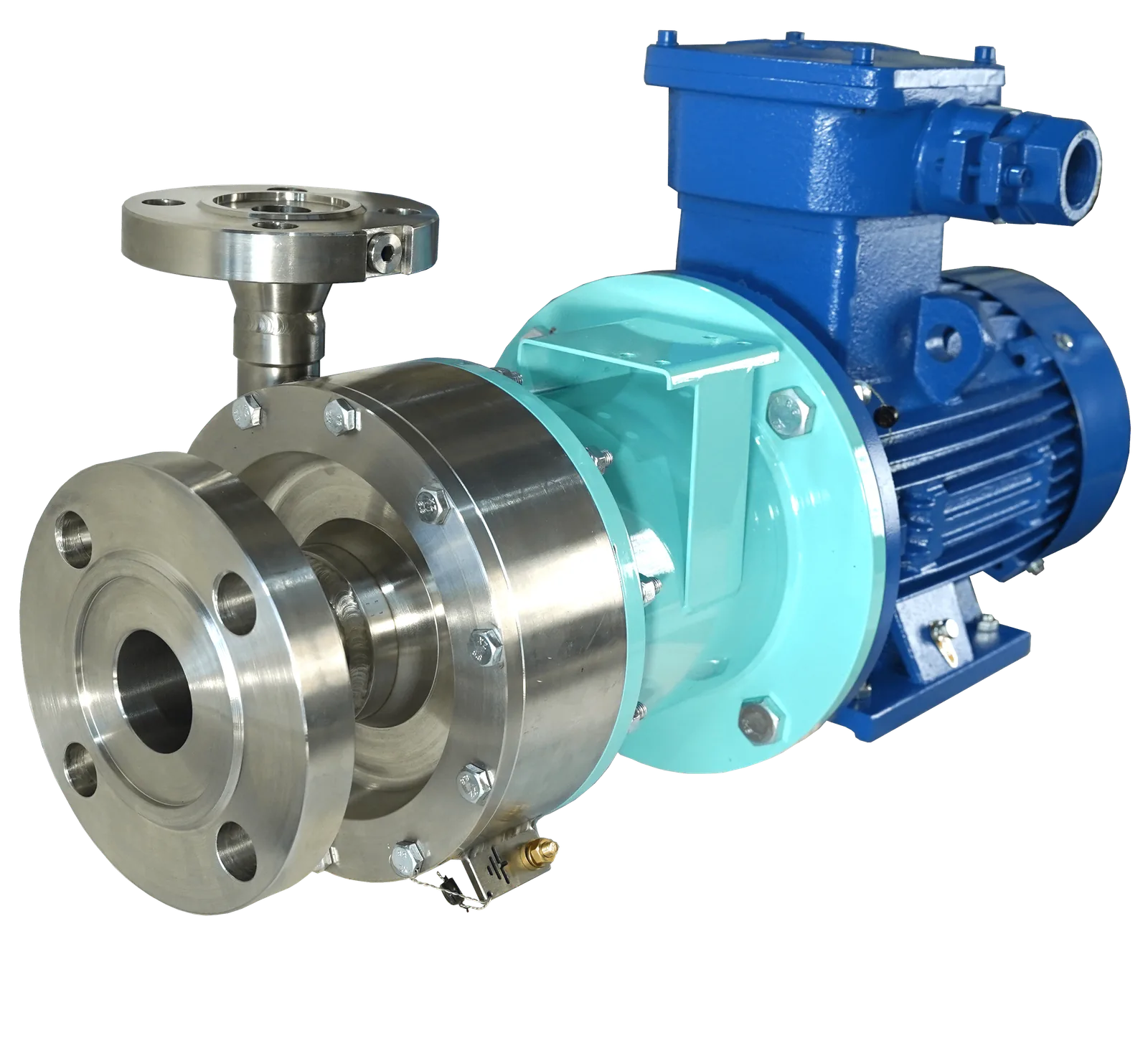

Герметичный центробежный насос без единого протечного соединения
Перекачивают нейтральные, агрессивные, легковоспламеняющиеся и горючие жидкости. Рабочая среда физически не соприкасается с атмосферой: вал не проходит через корпус — вращение передаётся магнитной муфтой через герметичную стенку.
- 01.1Безопасность
Химические жидкости перекачиваются без протечек — сальников нет в принципе.
- 01.2Герметичность
Взрывоопасные и высокотоксичные среды, объекты внутреннего водного транспорта.
- 01.3Минимальный износ
Нет контактных уплотнений между наружной и внутренней полумуфтами.
- 01.4Испытания
Каждая единица — приёмо-сдаточные испытания с протоколом ОТК.
Тяните диск справа · режим меняется внизу
Переключите на «сальник» и потяните диск: среда пойдёт по валу наружу. Муфта закрыта стенкой — протечек нет, износ сводится к подшипникам двигателя.
Линейки под задачу

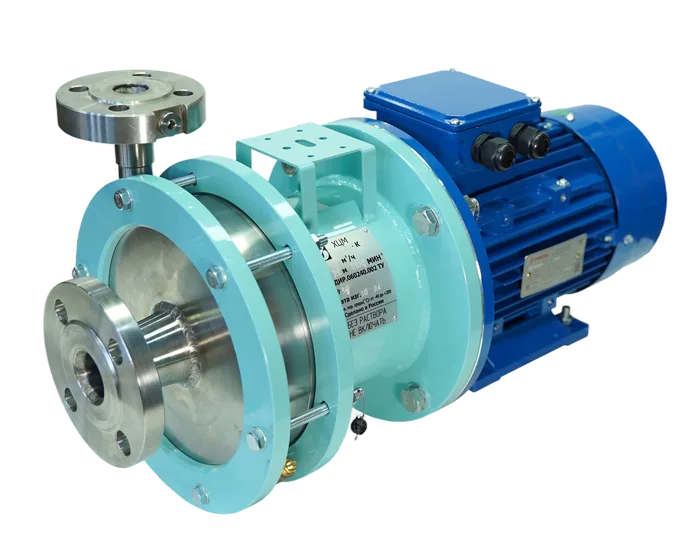

- AОбщепромышленные
Жидкости с удельным объёмным сопротивлением < 10⁵ Ом·м.
- BНефтяные высокого давления
Исполнение ХЦМ В-К ВД Н, до 6,3 МПа.
- CСамовсасывающие
ХЦМ 1,5/15 В-К С — режимы с предварительным заполнением.
- DКомплектующие
Фильтры, защита от сухого хода, фланцы, ремкомплекты.
Лист 02 · каталог
Ведомость моделей ХЦМ / ХЦ-КМ
Наводите или нажимайте строку — характеристическая кривая Q–H строится в реальном времени. Группа и поиск — как в производственной таблице.
Ось X — Q, м³/ч · ось Y — H, м · сетка 1 деление = шаг шкалы
| Марка | Группа | Q, м³/ч | H, м | N, кВт | P, МПа | Масса, кг |
|---|
↔ Ведомость прокручивается вбок
Показаны представительные модели серий. Присоединительные размеры, габариты и КПД — в XLS-ведомости.
Лист 03 · направление 2/4

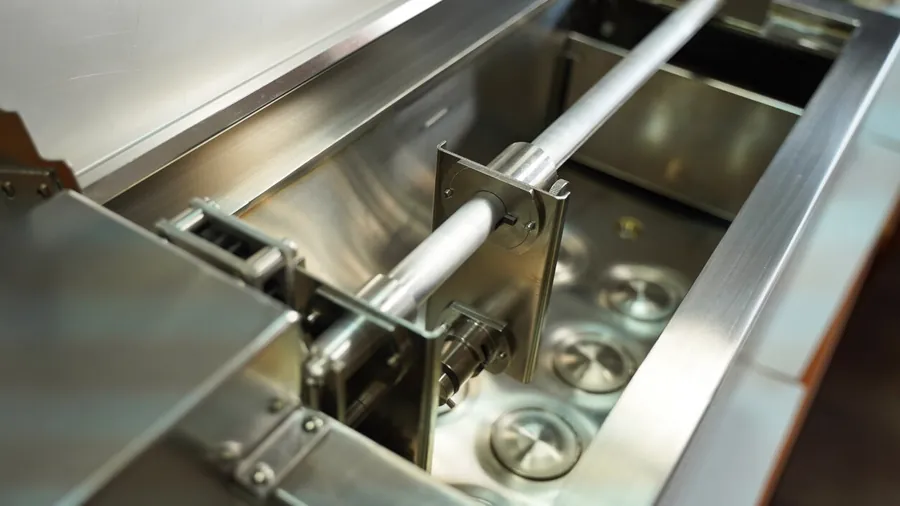

Ультразвуковая ванна: поле, кавитация, чистая деталь
Ванны и комплексы для очистки в авиации, медицине и машиностроении. У каждого излучателя — собственный генератор: поле не «проваливается» при загрузке сложной геометрии.
Регулируйте частоту и мощность · включите генератор
- 03.1Качество очистки
От технологических и эксплуатационных загрязнений, включая тонкие каналы.
- 03.2Экономия времени
Изделия сложной конфигурации без ручной механики.
- 03.3Независимые излучатели
Собственный генератор на каждый излучатель — ремонтопригодность узла.
Каталог УЗО
01 Моющий раствор: вода — для большинства органических загрязнений; устойчивые масла и жиры — совместимые растворители.
02 Загрузка: зазоры для циркуляции и равномерного поля.
03 Температура и время — по загрязнению и материалу.
04 После работы ванну опорожняют и промывают; при агрессивных средах — СИЗ.
Лист 04 · направление 3/4

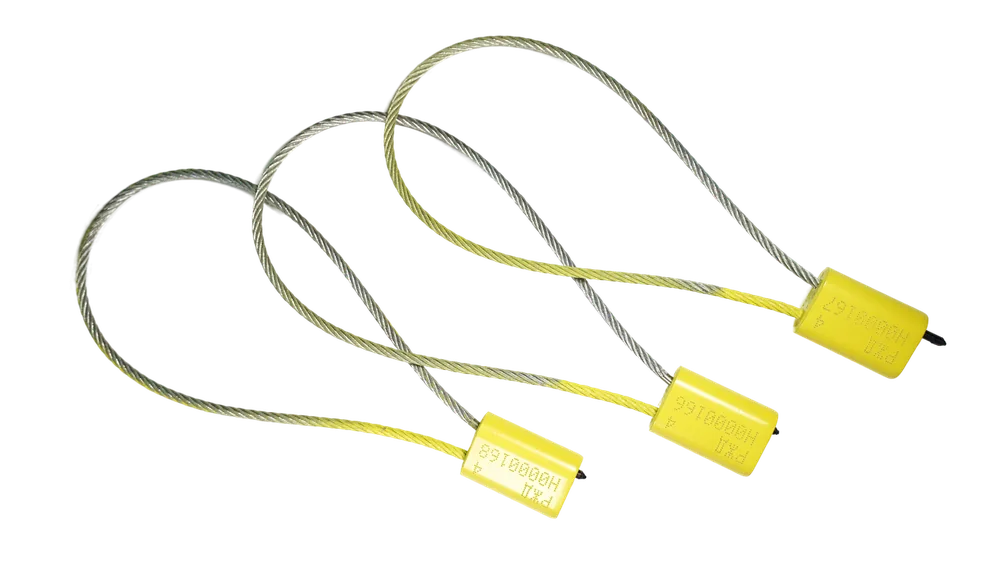

Запорно-пломбировочное устройство: протяните канат — защёлкнется
Универсальное ЗПУ для вагонов, цистерн и контейнеров. Моноблочный корпус с запирающим механизмом и канат, жёстко закреплённый одним концом. Дубликат вне заводских условий невоспроизводим — подтверждено экспертными актами ФБУ РФЦСЭ при Минюсте России.
- 04.1Крытые универсальные вагоны
- 04.2Изотермические
Рефрижераторы и вагоны-термосы.
- 04.3Хопперы
Зерно, минеральные удобрения, цемент.
- 04.4Вагоны для легковых автомобилей
- 04.5Цистерны и контейнеры
ООО «Торговый Дом» · ИНН 2511053694
8 967 758-73-33 · 8 968 636-24-49 · 8 924 260-00-00
dts2103@gmail.com
Тяните конец каната сквозь отверстие корпуса
| Габариты корпуса | 48 × 33 × 17,5 мм |
| Длина каната | 500 мм |
| Диаметр каната | 4,6 мм |
| Масса ЗПУ (+5 %) | 0,18 кг |
| Усилие замыкания | < 60 Н |
| Растяжение корпус—канат | > 20 кН |
| Удлинение петли при 20 кН | < 15 мм |
| Температура | −60 … +70 °C |
| Гарантия | 24 месяца |
↔ Характеристики прокручиваются вбок
Снятие — только тросорезами или клещами-кусачками. Акты невозможности изготовления дубликатов: № 5435/8-6-24 от 02.12.2024, № 7599/8-6-24 от 09.12.2024.
Лист 05 · направление 4/4
Порошок → пресс → спекание: полный цикл детали
Детали для автомобильной промышленности, электротехники и приборостроения, оснастка и индивидуальные изделия. От разработки пресс-формы до серийного конвейера с контролем на каждом операции.

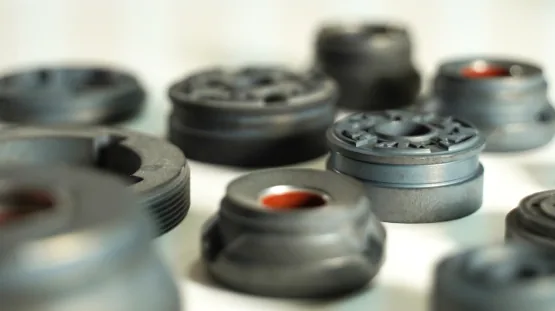

- 05.1Автомобилестроение
Серийные детали под штатный конвейер.

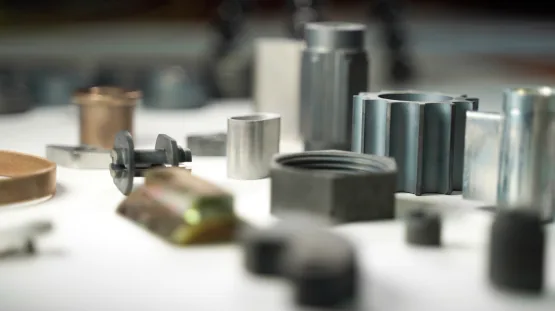

- 05.2Общепромышленные
Электротехника и приборостроение.

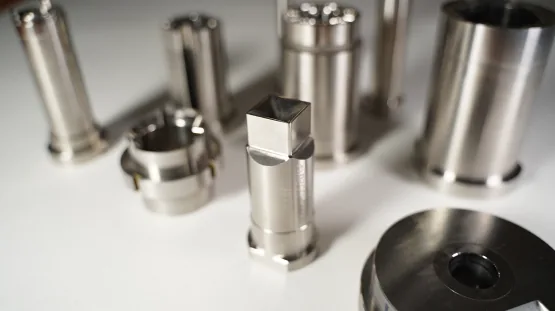

- 05.3Оснастка
Пресс-формы, штампы, инструмент под задачу.
Управляйте технологическим циклом кнопками
Состояние: приготовление шихты
Все направления каталога ПМ в одном приложении. Наведите на фото — снимок уйдёт в монохром чертёжной бумаги.
Технологические операции
Шихта
Смешивание компонентов по марке материала.
Прессование
Формование необходимых геометрий и размеров.
Спекание
Набор прочности в печи.
Галтовка
Смазка, снятие заусенцев и кромок.
Калибровка
Точные размеры под чертёж.
Оксидирование
Плёнка: твёрдость и антикоррозия.
Вакуумная пропитка
Герметик под гальванику.
Контроль
На каждом этапе — протокол.
Лист 06 · производство
Если типовой модели нет — рисуем новую за 7 стадий
Полный цикл конструкторско-технологических работ: от первого технического предложения до КД на серийное производство.
Техпредложение
Исходные требования и конструктивные варианты.
Эскизный проект
Общий вид и основные узлы.
Технический проект
Конструкция, материалы, технология.
КД опытного образца
Документация на макет.
Изготовление
Образец по утверждённой документации.
Испытания
Проверка образца, протокол.
Документация
КД на единичное или серийное производство.
Серия
Поставка и сопровождение.
Лист 07 · подтверждения
Сертификаты, патенты, акты
- 07.1ISO 9001:2015
Система менеджмента качества, сертификат № IQM-Q-7232.
- 07.2ГОСТ Р 59164-2020
ЗПУ «Кристалл» соответствует стандарту.
- 07.3Патент ПМ № 210154
Промышленный образец № 130092.
- 07.4Перечень РЖД
Распоряжение ОАО «РЖД» от 27.06.2025 № 1362/р.
- 07.5Лицензии на производство
Продукция сертифицирована.
Нажмите — увеличение. Сканы из открытых материалов предприятия.
Лист 08 · заказчики
6 596 компаний. Логотипы — из открытого реестра
Отзывы заказчиков · приложение Д
Лист 09 · предприятие

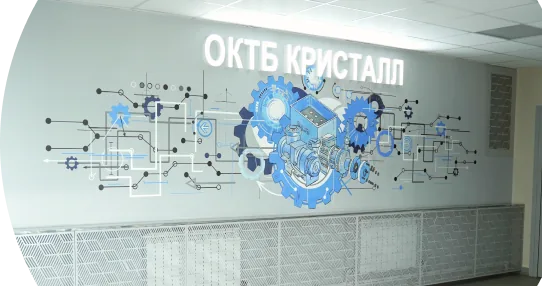

ОКТБ «Кристалл»: осевая линия 1970 → 2026
Особое конструкторско-технологическое бюро основано в 1970 году. Сегодня — два ключевых производства: порошковая металлургия и специальное технологическое оборудование. Лицензии на производство, сертификация, ISO 9001:2015.
Основание ОКТБ «Кристалл».
Линейка герметичных насосов ХЦМ на магнитной муфте.
ЗПУ «Кристалл» под ГОСТ Р 59164-2020.
Включение в Перечень типов ЗПУ ОАО «РЖД».
единиц продукции в год.
| Полное наименование | АО «ОКТБ Кристалл» |
| Год основания | 1970 |
| ИНН / КПП | 1215027942 / 121501001 |
| Адрес | 424007, Йошкар-Ола, ул. Строителей, 93 |
| Режим | Пн–Пт, 08:00–17:00 |
| Качество | ISO 9001:2015 |
ОТК
1970
Лист 10 · запрос
Бланк заявки. Заполните — письмо уйдёт в нужный отдел
Насосы и УЗ-оборудование
Порошковая металлургия · ЗПУ
Общие контакты
info@oktb-kristall.ru
424007, Россия, Республика Марий Эл,
г. Йошкар-Ола, ул. Строителей, д. 93
Пн–Пт: 08:00–17:00
oktb-kristall.ru · ВКонтакте
